Реактивные синхронные двигатели. Принцип действия и основные характеристики

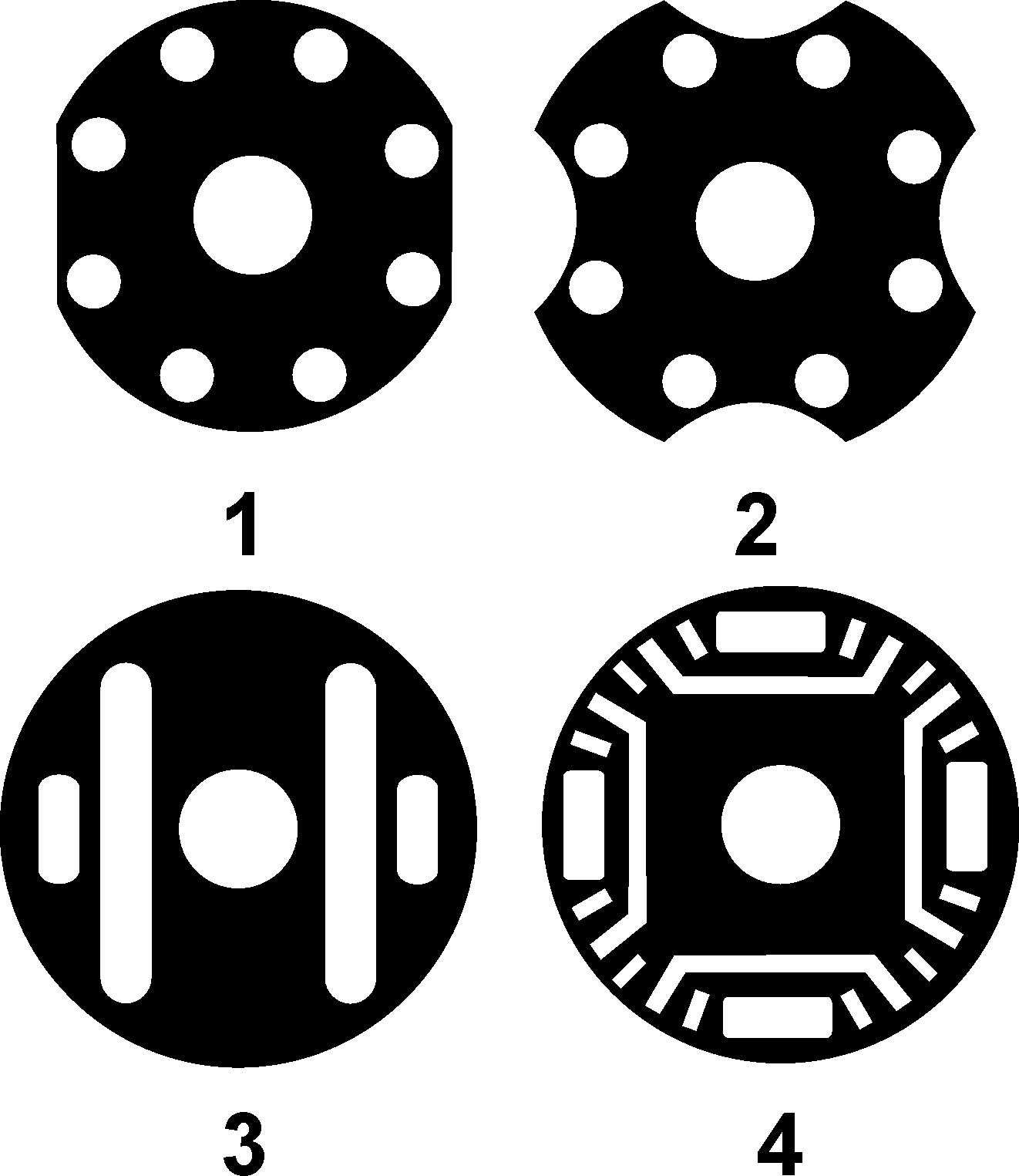

Реактивные синхронные двигатели отличаются от обычных отсутствием собственного магнитного поля ротора. Вращающий момент в этих машинах создается за счет магнитной асимметрии ротора. Ротор реактивного двигателя, представляет собой стальной цилиндр, набранный из пластин, вид которых показан на рисунке. В пластинах ротора сделаны отверстия, в которые после сборки заливается алюминий и образуется короткозамкнутая пусковая обмотка, аналогичная обмотке ротора асинхронного двигателя. Магнитная асимметрия ротора может создаваться выемками различной формы на внешней поверхности цилиндра или асимметрией внутренних каналов. В первом случае получается явнополюсный ротор(1, 2 на рис.), во втором - неявнополюсный (3, 4 на рис.). Оба способа позволяют изготавливать роторы с различным числом пар полюсов. На рисунке роторы 1 и 3 имеют одну пару полюсов, роторы 2 и 4 - две.

Основным достоинством реактивного двигателя по сравнению с асинхронным является: неизменность скорости вращения, а по сравнению с обычными синхронными двигателями -простота, надежность и малая стоимость ротора, а также отсутствие источника питания необходимого для возбуждения магнитного поля.

Выражение для вращающего момента реактивных двигателей получается как частный случай из общего уравнения момента, если в нем исключить основную составляющую тогда

.

Максимум момента соответствует углу нагрузки . Величина максимального момента зависит от соотношения индуктивных сопротивлений по продольной и поперечной оси и . В явнополюсных двигателях обычной конструкции отношение и максимальный реактивный момент составляет не более 0,25 от основного. В реактивных машинах для увеличения момента увеличивают отношение , но все равно эти машины имеют в 2-3 раза меньшую мощность, чем асинхронные двигатели тех же габаритов.

Кроме того реактивные двигатели имеют низкие энергетические показатели. Малый коэффициент мощности объясняется большим намагничивающим током, потребляемым из сети, что ведет также к снижению КПД за счет повышенных тепловых потерь в обмотке статора.

Мощность реактивных двигателей не превышает нескольких сотен ватт и применяются они в системах звуко- и видеозаписи, а также в других устройствах требующих работы с постоянной скоростью вращения.
