Пуск синхронного двигателя

Синхронные машины в принципе не имеют пускового момента и не могут самостоятельно разгоняться до синхронной скорости, т.к. при включении статора в сеть его магнитное поле и ротор вращаются с разными скоростями. Если частоту вращения поля статора в пространстве обозначить , а частоту вращения ротора – , то скольжение ротора будет равно – , где ; ; - число пар полюсов машины; - частота сети; – частота скольжения, т.е. частота, с которой изменяются во времени периодические величины в электромагнитных процессах в роторе. Поэтому угол нагрузки q является функцией времени – , а электромагнитный момент изменяется во времени по синусоидальному закону . При этом его среднее за период частоты скольжения значение остаётся равным нулю.

Для пуска ротор синхронной машины снабжается специальной пусковой короткозамкнутой обмоткой, аналогичной обмотке ротора асинхронного двигателя типа беличья клетка, которая в асинхронном режиме создаёт электромагнитный момент . Кроме синхронного и асинхронного вращающих моментов на ротор машины действует некоторый тормозной момент или момент нагрузки . С учётом всех приложенных моментов движение ротора можно описать с помощью второго закона Ньютона следующим образом -

,

где - суммарный момент инерции ротора и нагрузки, приведённый к оси ротора.

Для анализа процесса разгона ротора в первом приближении предположим, что его скорость изменяется достаточно медленно так, что в пределах периода скольжение ротора остаётся постоянным. Это соответствует приближённому равенству , т.е. угловое ускорение ротора определяется только синхронным моментом , т.е. . Отсюда составляющая угловой скорости, соответствующая этому ускорению будет , т.е. она также будет изменяться во времени по синусоидальному закону с максимальным положительным значением , растущим по мере уменьшения скольжения и разгона машины.

Для реактивной машины, с учётом того, что её момент является функцией двойного угла q это выражение примет вид .

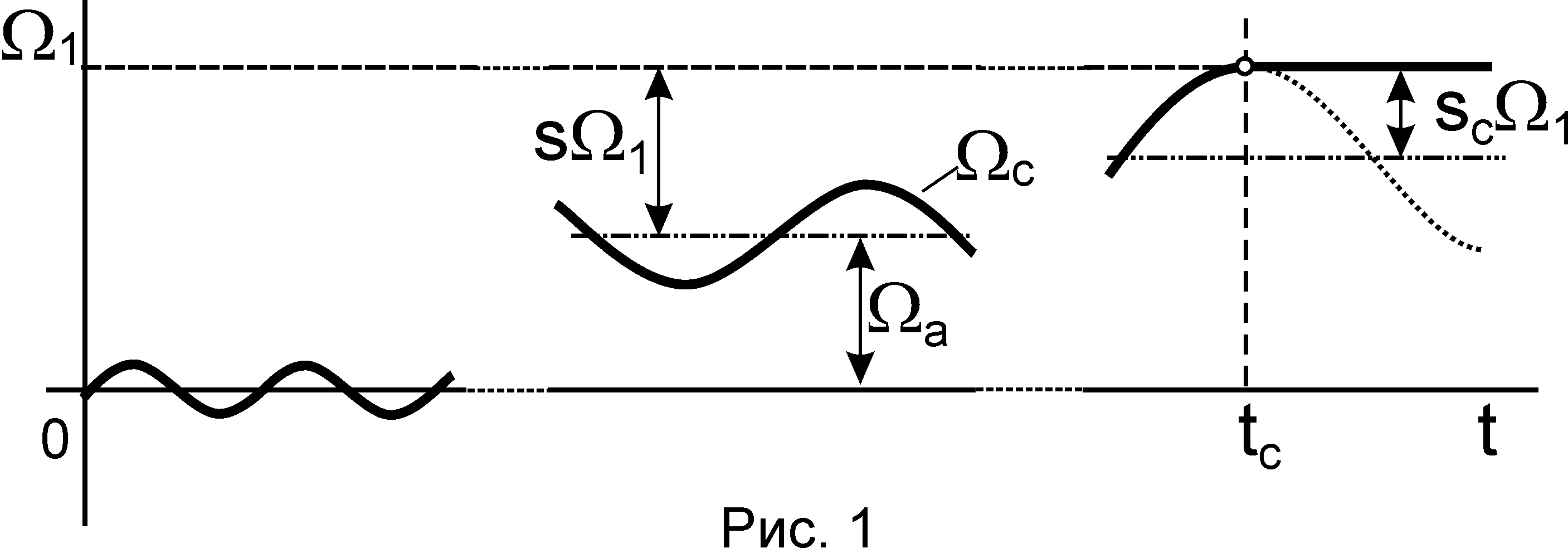

Таким образом, в процессе разгона мгновенное значение скорости вращения ротора будет определяться медленно изменяющейся составляющей , обусловленной действием моментов нагрузки и короткозамкнутой обмотки, и пульсирующей составляющей , обусловленной взаимодействием магнитных полей статора и ротора (рис. 1).

В тот момент, когда максимальное положительное значение синхронной составляющей скорости вращения ротора станет равным или большим разности скоростей вращения поля статора и ротора () машина войдёт в синхронизм, т.е.

Отсюда максимальное скольжение ротора, при котором войдёт в синхронизм машина с возбуждёнными полюсами -

а реактивная машина -

Условием самозапуска двигателя является условие . Из полученных выражений следует, что это условие всегда выполняется при достаточно низкой частоте сети и безусловно всегда при постоянном токе . Условие самозапуска теоретически может быть выполнено также при малом моменте инерции .

Выражения для скольжения синхронизации показывают, что оно определяется соотношением собственной частоты свободных угловых колебаний ротора и частоты сети . Чем больше собственная частота колебаний, тем легче происходит запуск синхронного двигателя.

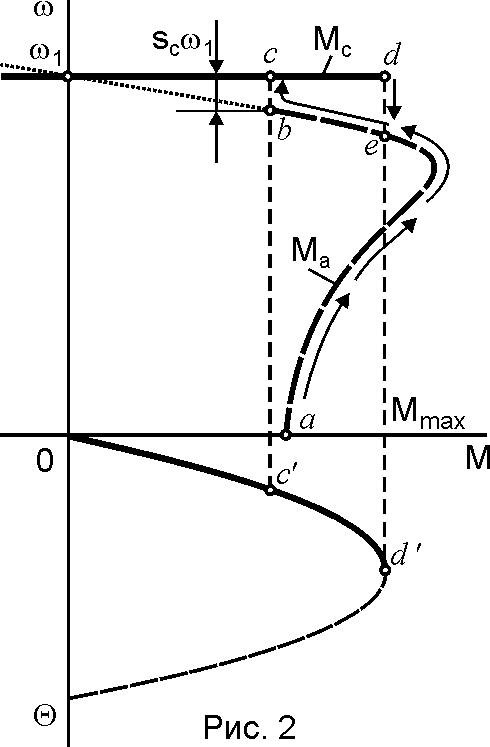

На рис. 2 показан процесс пуска синхронного двигателя с помощью короткозамкнутой обмотки без нагрузки. При включении в сеть в точке a ротор под действием асинхронного момента разгоняется до скорости, соответствующей скольжению входа в синхронизм (точка b), а затем быстро (не более, чем за период приведённой частоты скольжения) втягивается в синхронизм. При этом возникает постепенно затухающий колебательный переходный процесс установки угла нагрузки q (точка c'). Если затем момент нагрузки возрастает и становится равным максимальному (точка d), то машина выходит из синхронизма и переходит на характеристику асинхронного момента (точка e), в которой будет находиться до тех пор, пока момент нагрузки не уменьшится до значения, соответствующего скольжению синхронизации (точка b).

При пуске синхронных машин с электромагнитным возбуждением обмотку возбуждения замыкают активным сопротивлением в 8-10 раз большим собственного сопротивления обмотки. Это делается для того, чтобы исключить перенапряжения в обмотке за счет ЭДС наводимой в ней вращающимся полем статора. Когда скорость вращения ротора за счет асинхронного момента короткозамкнутой пусковой обмотки достигнет примерно 95% от синхронной скорости сопротивление отключают и подключают обмотку к источнику постоянного тока. При этом возникает синхронный момент , под действием которого ротор втягивается в синхронизм так, как это было описано выше. Обмотку возбуждения нельзя замыкать накоротко для получения дополнительного асинхронного момента, т.к. при этом на механической характеристике асинхронного момента появится провал примерно на половине синхронной скорости и ротор может остановить разгон на этом участке.

В машинах большой мощности вместо встроенной в ротор короткозамкнутой обмотки используют асинхронный двигатель, соединенный с валом синхронного.
