Внешняя характеристика трансформатора

Внешней характеристикой трансформатора называют зависимость напряжения на вторичной обмотке от тока нагрузки при постоянном напряжении на первичной обмотке.

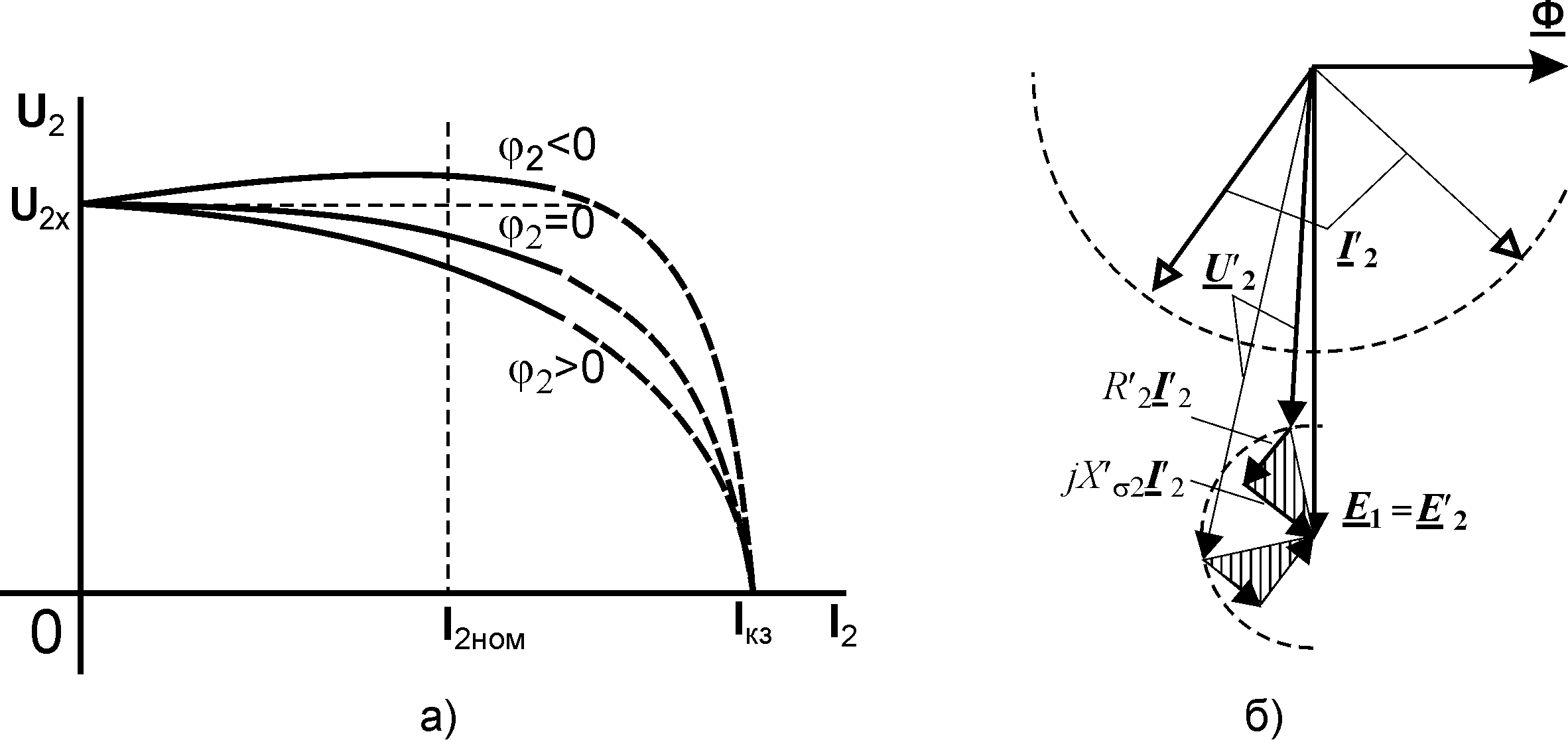

Вид и параметры внешней характеристики зависят от характера нагрузки. При активно-емкостной нагрузке () напряжение на выходе трансформатора может увеличиваться с увеличением тока. При других видах нагрузки (активной или активно-индуктивной ) напряжение на выходе всегда уменьшается с ростом тока.

Причину этого явления поясняет векторная диаграмма на рисунке б). Здесь видно, что при постоянном токе вторичной обмотки и изменении характера нагрузки будет изменяться угол между векторами и . При этом треугольник векторов и будет вращаться вслед за вектором относительно точки конца вектора , а т.к. вектор напряжения на нагрузке равен разности между и вектором, образующим гипотенузу треугольника -, то конец будет перемещаться по дуге окружности и, начиная с некоторого значения , его модуль станет больше модуля .

Приближенно относительное изменение напряжения определяется как , где – коэффициент нагрузки трансформатора; – номинальные значения токов и напряжения; – активное и индуктивное сопротивления режима короткого замыкания.
