, при котором ток первичной обмотки будет равен номинальномуОпыт короткого замыкания

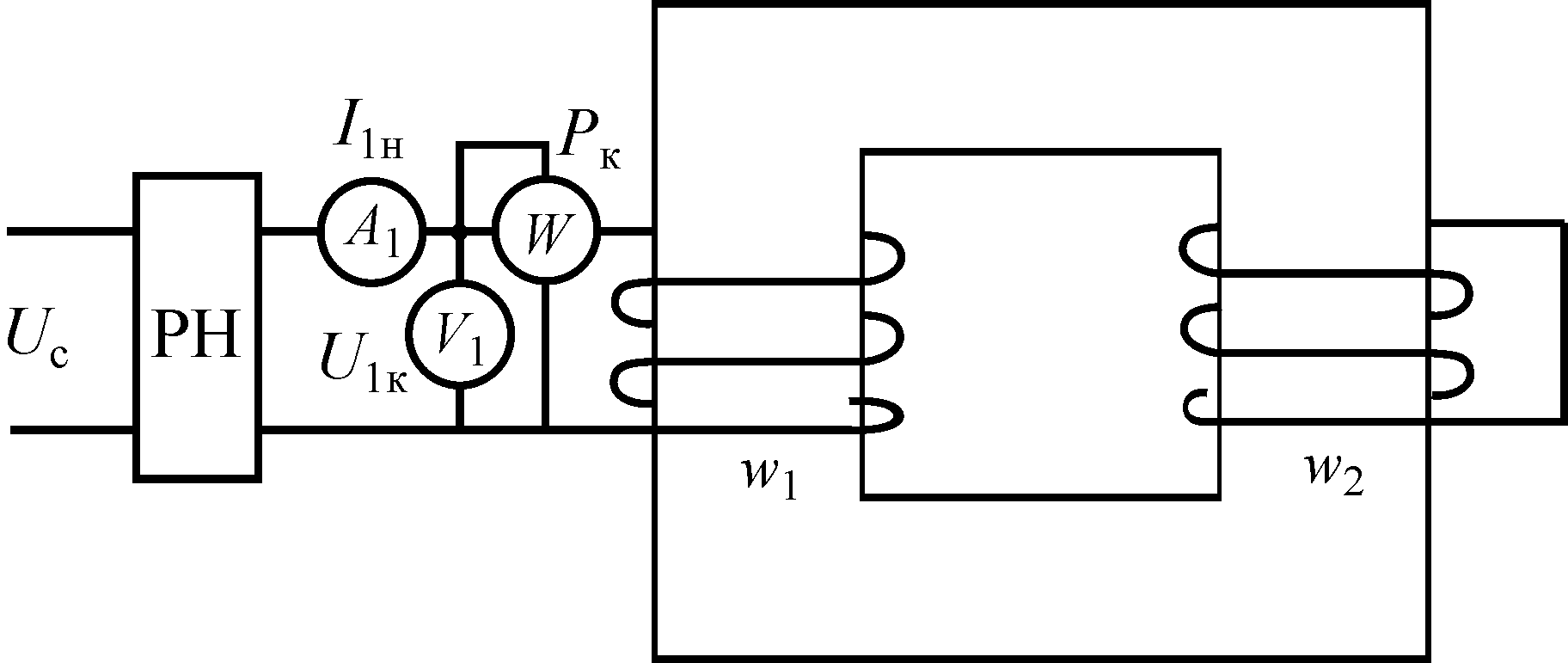

Опыт холостого хода проводится по схеме показанной на рисунке. На первичную обмотку с помощью регулятора напряжения РН подается такое напряжение , при котором ток первичной обмотки будет равен номинальному
.
Кроме того, в цепь первичной обмотки включается также ваттметр
, измеряющий активную мощность
потребляемую первичной обмоткой.

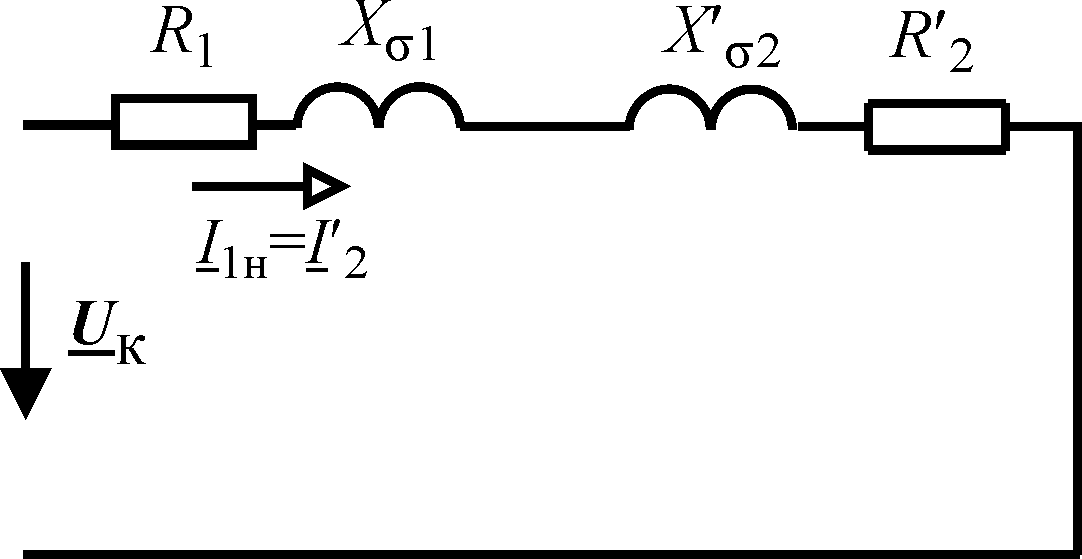

Напряжение короткого замыкания составляет 5-10% от номинального, поэтому и основной магнитный поток в сердечнике трансформатора в несколько раз меньше номинального. При столь низком магнитном потоке тепловые потери в сердечнике пренебрежимо малы и практически вся активная мощность, потребляемая трансформатором в режиме короткого замыкания расходуется на нагрев обмоток. Упрощенная схема замещения режима короткого замыкания приведена на рисунке.
По данным опыта короткого замыкания можно найти следующие параметры
;
;
Высокое значение коэффициента мощности в режиме короткого замыкания объясняется малой реактивной составляющей тока, т.к. в этом режиме преобладают процессы теплового пребразования.
