Схема замещения трансформатора

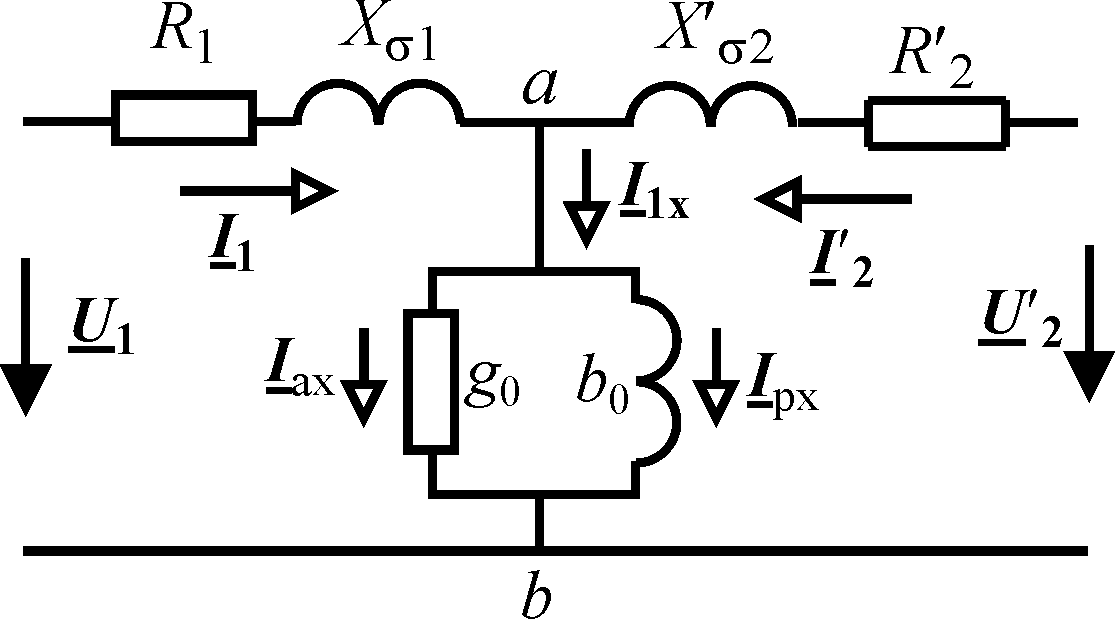

Для исключения магнитной связи между первичной и вторичной обмотками трансформатора можно воспользоваться электрической схемой, удовлетворяющей уравнениям Кирхгофа для цепей первичной и вторичной обмоток. Такая схема приведена на рисунке. Она называется схемой замещения и может быть использована при любых расчетах, связанных с применением трансформатора в электрических цепях.

На схеме замещения и соответственно – активное сопротивление и индуктивное сопротивления рассеяния первичной обмотки; и – приведенные активное сопротивление и индуктивное сопротивления рассеяния вторичной обмотки; и активная реактивная проводимости ветви холостого хода. Ветвь холостого хода на схеме представлена параллельным соединением и , В этом случае активная и реактивная составляющие тока холостого хода имеют представление в виде токов, протекающих в и . Если такое представление не требуется, то ветвь холостого хода представляют эквивалентным последовательным соединением и .

Напряжение между точками a и b в этой схеме равно ЭДС основного магнитного потока . Поэтому параметры ветви холостого хода и . выбирают таким образом, чтобы они удовлетворяли следующим условиям: и , где – мощность потерь в "стали", т.е. в сердечнике магнитопровода трансфоматора.
