Внешняя характеристика генератора

Синхронные генераторы малой мощности используются как автономные источники питания. Их мощность соизмерима с мощностью подключенной нагрузки, поэтому нагрузка оказывает значительное воздействие на электромагнитные процессы в таком генераторе. В самом общем виде влияние нагрузки на генератор отражается внешней характеристикой.

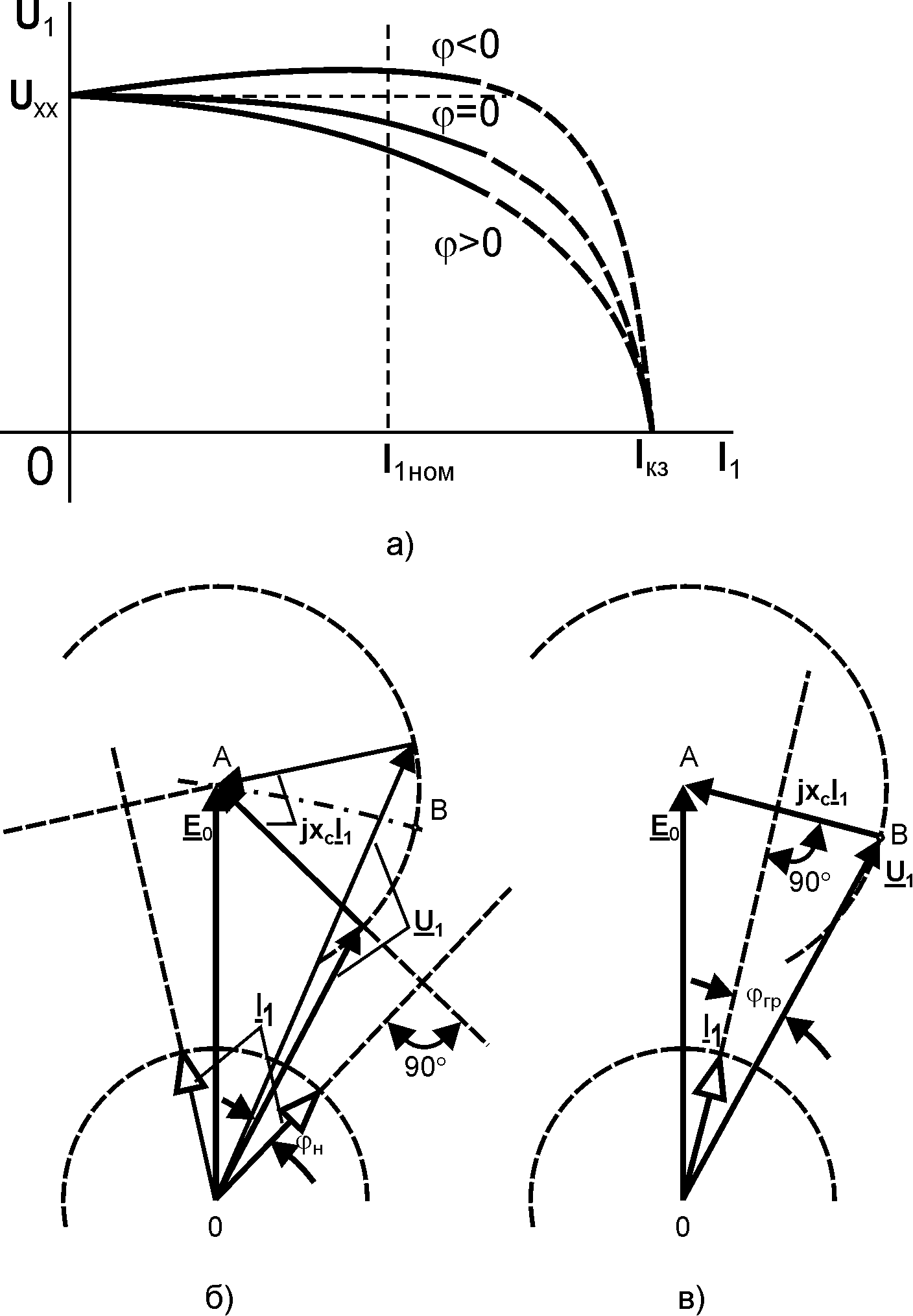

Внешней характеристикой называется зависимость падения напряжения в нагрузке, подключённой к обмотке статора, от величины протекающего в ней тока. На рис. (а) приведены внешние характеристики синхронного генератора для различных видов нагрузки. Все характеристики нелинейны и монотонны. Они исходят из точки холостого хода, где напряжение на выходе генератора в точности равно ЭДС , наводимой магнитным потоком ротора в обмотках статора.

При активной и активно-индуктивной нагрузке внешняя характеристика синхронного генератора имеет отрицательный наклон на всём интервале от точки холостого хода () до точки короткого замыкания ().

При активно-емкостной нагрузки внешняя характеристика имеет участок, на котором напряжение на выходе генератора превышает ЭДС холостого хода. Механизм появления такого участка поясняют векторные диаграммы на рис. (б) и (в). Если изменять характер нагрузки в пределах -, сохраняя при этом постоянным значение тока (например, его номинальное значение ), то конец вектора будет описывать на комплексной плоскости дугу полуокружности. Вектор падения напряжения , соответствующий суммарной ЭДС потока рассеяния и реакции якоря, перпендикулярен вектору тока , и в сумме с падением напряжения в нагрузке образует вектор ЭДС холостого хода , т.е. ЭДС потока ротора. Эта ЭДС не зависит от величины и характера нагрузки. Не зависит от них и синхронное сопротивление , поэтому при вращении вектора тока вектор будет поворачиваться относительно точки конца вектора и его начало будет описывать полуокружность, являющуюся геометрическим местом точек конца вектора падения напряжения в нагрузке . На рис. (б) приведены две системы векторов для активно-индуктивной и активно-емкостной нагрузок.

Если с помощью вектора в качестве радиуса построить дугу окружности AB, то она пересечёт полуокружность вектора в точке B, которая и определит граничное значение угла , начиная с которого () напряжение на выходе генератора при данном токе будет превосходить ЭДС холостого хода ротора. Из равностороннего треугольника 0AB (рис. (в)), образованного векторами , и , на высоте которого располагается вектор тока , легко можно определить предельный фазовый угол нагрузки .
