Основной магнитный поток и потоки рассеяния. Индуктивные сопротивления

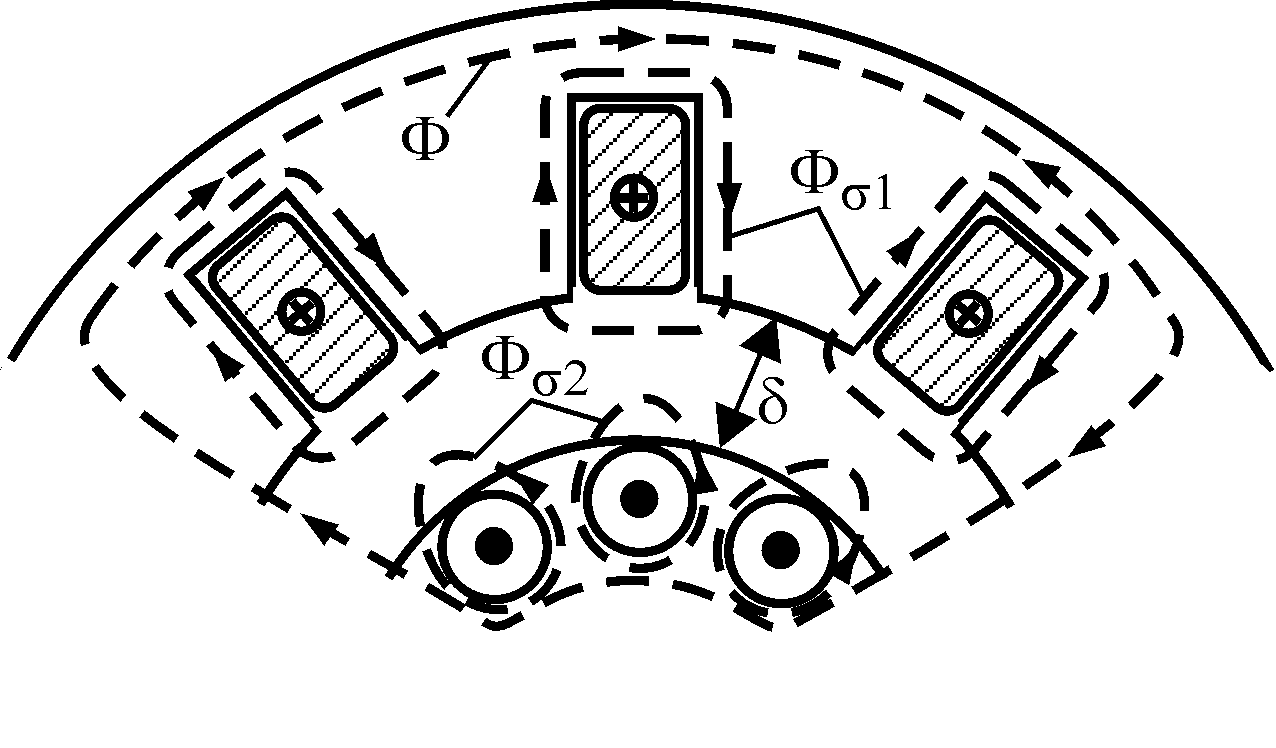

В обмотке ротора протекают токи, наводимые ЭДС индукции. Они формируют собственное поле ротора вращающееся относительно тела ротора с частотой скольжения . Таким образом, поле ротора участвует в двух вращательных движениях – движении относительно тела тора и вместе с ним относительно статора с частотой . Следовательно, частота вращения поля ротора равна , т.е. поле ротора вращается в пространстве с такой же частотой, что и поле статора. Поэтому эти поля неподвижны друг относительно друга и образуют единое поле машины. Основная часть магнитного потока поля охватывает обмотки статора и ротора, пересекая воздушный зазор . Эта часть называется основным магнитным потоком Ф. Две другие части сцепляются только с одной из обмоток и образуют соответствующие потоки рассеяния и . Потоки рассеяния формируют в обмотках ЭДС рассеяния или ЭДС самоиндукции, которые можно представить через токи обмоток и соответствующие индуктивности рассеяния с учетом того, что токи в обмотках статора и ротора имеют разную частоту ( и ): и , где и – индуктивные сопротивления рассеяния при частоте статора.
