Основные понятия и принцип действия асинхронной машины

Конструктивная схема асинхронной машины показана на рисунке 1. Она состоит из пакета статора 1 с пазами 2 для укладки обмотки и цилиндрического ротора 3 в круглых пазах которого находятся проводники (стержни) 4 его обмотки. Стержни замкнуты по краям кольцами (на рисунке не показаны), поэтому обмотка ротора называется короткозамкнутой. Такой тип ротора наиболее распространен у асинхронных машин, т.к. он прост, надежен и технологичен. Если мысленно извлечь обмотку ротора из пакета ротора, то она будет иметь вид, показанный на рисунке 2. Этот тип обмотки называется "беличья клетка".

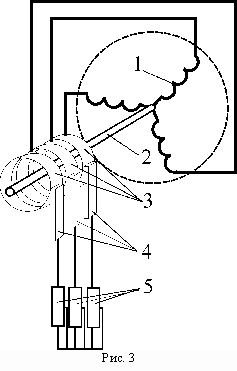

Кроме роторов типа "беличья клетка" в асинхронных машинах применяются ротора, у которых в пазах уложена такая же трехфазная обмотка (рис 3 1), как в статоре. Для подключения к внешним электрическим цепям (5) концы обмотки выведены наружу через контактные кольца (3) и щетки (4)(см. рисунок). Такой тип ротора называется фазным

Обмотка ротора не имеет электрического соединения с внешними цепями и ток в ней возникает в результате электромагнитной индукции. Этот процесс происходит следующим образом. Трехфазная обмотка статора подключается к сети переменного тока и ток обмотки () формирует круговое вращающееся магнитное поле. Поле статора () вращается в пространстве относительно оси вращения ротора () и пересекает стержни его обмотки. В результате в них наводится ЭДС индукции () и т.к. концы стержней ротора электрически замкнуты кольцами, то в них под действием ЭДС формируется электрический ток (). Взаимодействие протекающего в стержнях тока с внешним магнитным полем вызывает действие силы (F) и соответствующего электромагнитного момента (M), приводящего ротор во вращение (). Таким образом, возникновение вращающего момента возможно только в случае, если стержни ротора пересекают магнитное поле статора, а для этого необходимо, чтобы ротор вращался со скоростью отличной от скорости вращения магнитного поля, т.е. чтобы он вращался несинхроннно с полем. Отсюда происходит название этой машины – асинхронная.

Сказанное выше можно представить в виде логической последовательности , в которой существует только один условный переход от вращающегося поля к ЭДС и току ротора. Если , то поле и ротор вращаются синхронно и ЭДС ротора не возбуждается. Такой режим называется холостым ходом и он может создаваться только за счет внешнего вращающего момента.

Если скорость вращения ротора меньше скорости вращения поля, то электромагнитный момент действующий на ротор положительный и стремится разогнать его. При скорости ротора выше скорости поля направления ЭДС и тока в роторе меняются на противоположные. Электромагнитный момент также меняет знак и становится тормозящим.

Для описания электромеханических процессов в асинхронной машине обычно пользуются понятием скольжения s. Оно равно разности скоростей или частот вращения магнитного поля ()и ротора () отнесенной к скорости или частоте вращения магнитного поля . Отсюда скорость или частоту вращения можно выразить через скольжение . Скорость или частоту вращения магнитного поля называют также синхронной скоростью или частотой.
