Нелинейными электрическими элементами (НЭ) цепи называются элементы, параметры которых зависят от напряжений, токов, магнитных потоков и других величин. Параметры объектов, представленных электрической цепью практически всегда нелинейны, но если степень выраженности этой нелинейности невелика, то их считают линейными. Если же пренебречь нелинейностью нельзя, то анализ процессов в цепи проводят с учетом реальных характеристик элементов.

В настоящее время нелинейные элементы получили очень широкое распространение, т.к. с их помощью решаются задачи принципиально неразрешимые на базе линейных объектов. К ним относятся такие задачи, как выпрямление переменного тока, стабилизация тока и напряжения, преобразование формы сигналов, усиление и др.

При изучении линейных электрических цепей было отмечено, что для анализа электромагнитных процессов используются три основных параметра , и . У линейных элементов эти отношения постоянны, у нелинейных – зависят от тока или напряжения.

Нелинейные резисторы характеризуются вольт-амперными характеристиками ; индуктивности – вебер-амперными , а емкости – кулон-вольтными . Эти характеристики могут задаваться в виде таблиц, графиков или аналитических функций.

Самое широкое распространение в технике получили нелинейные резисторы, поэтому в дальнейшем мы остановимся на вольт-амперных характеристиках (ВАХ), но все рассмотренные принципы и методы анализа могут быть использованы также для цепей с нелинейными индуктивностями и емкостями.

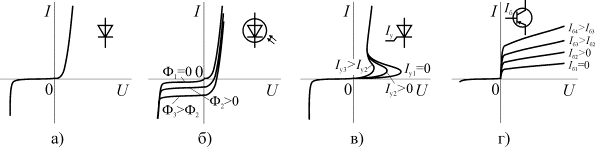

На рисунке а показана ВАХ полупроводникового диода. Она имеет ветви в первом и третьем квадрантах, соответствующие положительному и отрицательному направлениям приложенного напряжения, называемые характеристиками прямого и обратного смещения. С увеличением напряжения на диоде в обоих направлениях вначале ток увеличивается очень мало, а затем происходит его резкое увеличение. Этот элемент относится к неуправляемым нелинейным двухполюсникам.

На рисунке б приведены характеристики фотодиода при различных освещенностях. Основным режимом работы фотодиода является режим обратного смещения, в котором при постоянном световом потоке (Ф) ток остается практически неизменным в широком диапазоне изменения напряжения. Модуляция светового потока, освещающего фотодиод, будет приводить к модуляции протекающего тока. Таким образом, фотодиод является управляемым нелинейным двухполюсником

Третьим НЭ, ВАХ которого показана на рис. в, является тиристор. Это управляемый НЭ, т.к. его ВАХ зависит от величины тока управления . Рабочим участком характеристик является первый квадрант. Начальный участок характеристик соответствует малым токам при больших напряжениях, т.е. большому сопротивлению или закрытому состоянию, а конечный – большим токам при малых напряжениях (малому сопротивлению или открытому состоянию). Переход из закрытого состояния в открытое происходит при подаче на управляющий вход соответствующего тока. Обратный переход происходит при снижении протекающего тока.

Другим управляемым НЭ является полупроводниковый транзистор (рис. г). Он работает при прямом смещении и протекающий через него ток зависит от величины тока базы .

Тиристор и транзистор относятся к группе управляемых нелинейных трехполюсников, т.к. включаются в электрическую цепь тремя точками. Поэтому при анализе цепей с управляемыми трехполюсниками требуются минимум две группы ВАХ относительно какой-либо общей точки прибора.
