K-во вопросов= 59
1
__Сколько ветвей содержит схема замещения короткозамкнутого АД?

1
2
3
5
6
________________________________________

2
Какая линия является геометрическим местом точек вектора тока статора асинхронной машины при изменении скольжения в пределах

Окружность
Прямая
Парабола
Гипербола
Эллипс
________________________________________

3
В каком режиме работы асинхронная машина развивает наибольший момент?

Двигатель
Генератор
Реверс
Противовключение
Пуск
________________________________________

4
На рисунке показана схема электродвигателя постоянного тока:

Параллельного возбуждения
Последовательного возбуждения
Независимого возбуждения
смешанного возбуждения
с возбуждением от постоянных магнитов
________________________________________

5
Величина

в уравнении механической характеристики двигателя постоянного тока - это:

Номинальная частота вращения двигателя
Максимальная частота вращения двигателя
Минимальная частота вращения двигателя
Критическая частота вращения двигателя
Частота вращения идеального холостого хода двигателя
________________________________________

6
При управлении двигателем постоянного тока независимого возбуждения введением добавочного сопротивления в цепь якоря скорость холостого хода:

не изменяется;
возрастает;
снижается;
стремится к бесконечности;
определяется током якоря.
________________________________________

7
На однофазной схеме замещения асинхронного двигателя

буквой Х_μ обозначено:

активное сопротивление обмотки статора;
активное сопротивление обмотки ротора;
активное фазное сопротивление обмотки ротора, приведенное к обмотке статора;
Индуктивное сопротивление контура намагничивания;
индуктивное сопротивление рассеяния статора.
________________________________________

8
В уравнении механической характеристики асинхронного двигателя

буквой S_к обозначено:

Критический момент двигателя
Номинальное скольжение двигателя
Номинальный момент двигателя
Пусковой момент двигателя
Критическое скольжение двигателя
________________________________________

9
Скольжение асинхронного электродвигателя определяется выражением:

________________________________________

10
При идеальном холостом ходе асинхронного двигателя скольжение равно:

единице;
нулю;
Бесконечности;
вообще отсутствует;
минус единице.
________________________________________

11
При заторможенном роторе асинхронного двигателя скольжение равно:

единице;
нулю;
Бесконечности;
вообще отсутствует;
минус единице;.
________________________________________

12
При введении в цепь ротора асинхронного двигателя добавочного активного сопротивления критический момент двигателя:

уменьшается;
остается без изменения;
возрастает;
меняется мало;
Изменяет свой знак;
________________________________________

13
При реостатном пуске асинхронного двигателя пусковой момент:

уменьшается;
остается без изменения;
возрастает;
меняется мало;
стремится к нулю;
________________________________________

14
В режиме рекуперативного торможения асинхронного электропривода поле статора асинхронной машины:

вращается синхронно с ротором;
неподвижно в пространстве;
вращается в направлении, противоположном вращению ротора двигателя;
вращается быстрее, чем ротор двигателя;
вращается медленнее, чем ротор двигателя;
________________________________________

15
Скорость вращения синхронного двигателя до выхода машины из синхронизма:

зависит от нагрузки в первой степени;
не зависит от нагрузки;
зависит от квадрата нагрузки;
зависит от нагрузки в третьей степени;
имеет обратно пропорциональную зависимость от нагрузки;
________________________________________

16
Асинхронный пуск синхронного двигателя производится:

при разомкнутой обмотке возбуждения;
при замкнутой накоротко обмотке возбуждения;
при включенной обмотке возбуждения на постоянное напряжение;
при включении обмотки возбуждения на разрядное сопротивление, равное сопротивлению обмотки возбуждения;
при включении обмотки возбуждения на разрядное сопротивление, равное (10:12) значений сопротивления самой обмотки возбуждения;
________________________________________

17
Какова частота питающей сети, если ротор синхронной машины с двумя парами полюсов вращается со скоростью 6000 об/мин?

50
100
200
150
250
________________________________________

18
Каким должно быть распределение магнитного потока в рабочем зазоре синхронной машины?

линейным
синусоидальным
круговым
эллиптическим
Трапецеидальным
________________________________________

19
Укажите параметры, определяющие величину ЭДС, индуктируемую в обмотках статора синхронной машины в режиме холостого хода?

частота вращения ротора
величина магнитного потока полюсов ротора
величина потока рассеяния ротора
величина потока рассеяния статора
число витков обмотки статора
________________________________________

20

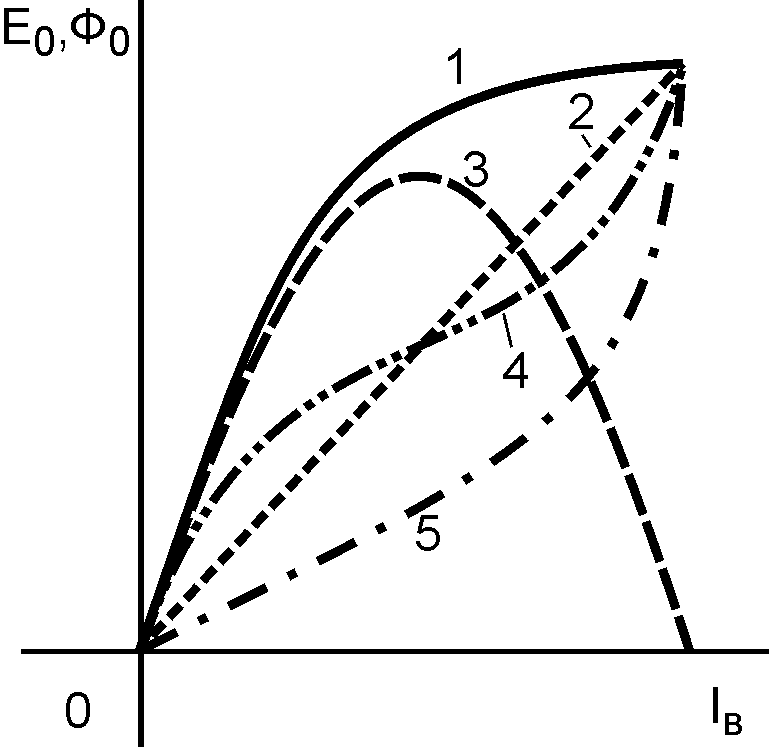

Укажите характеристику холостого хода синхронного генератора.

1
2
3
4
на рисунке отсутствует
________________________________________

21
Какая часть синхронной машины называется якорем?

ротор
статор
магнитопровод
этот термин используют только в машинах постоянного тока
________________________________________

22
Что понимается под реакцией якоря синхронной машины?

воздействие МДС ротора на магнитное поле статора
воздействие МДС статора на магнитное поле ротора
воздействие магнитного поля ротора на ток статора
воздействие магнитного поля статора на ток возбуждения
________________________________________

23

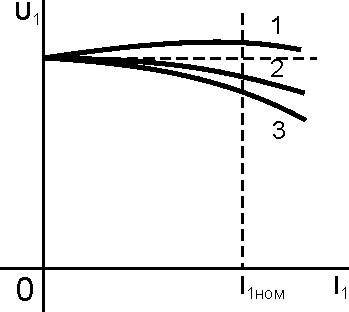

Укажите внешнюю характеристику синхронного генератора, соответствующую активной нагрузке.

1
2
3
на рисунке отсутствует
________________________________________

24
Укажите правильное выражение для электромагнитного момента синхронной машины с возбуждёнными полюсами

________________________________________

25

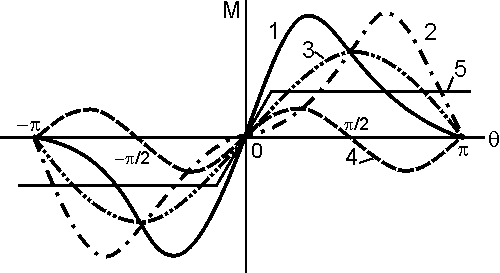

Укажите угловую характеристику неявнополюсного синхронного двигателя с возбуждёнными полюсами.

1
2
3
4
на рисунке отсутствует
________________________________________

26

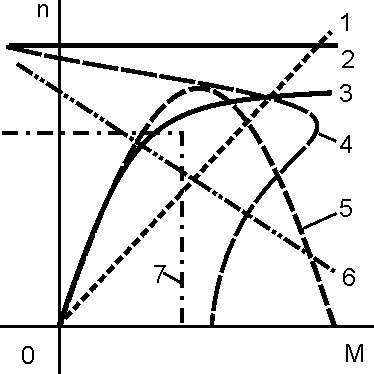

Укажите механическую характеристику синхронного двигателя.

1
2
3
4
5
________________________________________

27
Какое устройство используют для пуска синхронных двигателей?

короткозамкнутая обмотка ротора
короткозамкнутый виток на полюсах ротора
короткозамкнутый виток на полюсах статора
пусковая обмотка статора
пусковой конденсатор
________________________________________

28
Чему равен ток в пусковой короткозамкнутой обмотке в синхронном режиме?

нулю
номинальному току
току обмотки возбуждения
активной составляющей тока ротора
________________________________________

29

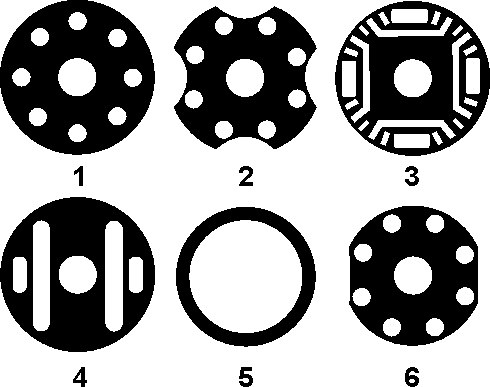

Укажите роторы реактивного двигателя имеющие одну пару полюсов.

2
3
4
5
6
________________________________________

30
Чем обусловлен ток во вторичной цепи трансформатора?

ЭДС рассеяния первичной обмотки
ЭДС рассеяния вторичной обмотки
ЭДС первичной обмотки
ЭДС вторичной обмотки
ЭДС взаимоиндукции трансформатора
________________________________________

31
Как изменится магнитный поток в сердечнике трансформатора, если его сечение увеличить вдвое?

не изменится
возрастет вдвое
уменьшится вдвое
однозначного ответа дать нельзя
________________________________________

32
Как экспериментально определить мощность потерь в стали трансформатора?

провести опыт холостого хода
провести опыт короткого замыкания
снять внешнюю характеристику трансформатора
экспериментальное определение невозможно
другой ответ
________________________________________

33
Как изменится ток холостого хода трансформатора, если в магнитопроводе появится воздушный зазор?

увеличится
уменьшится
не изменится
однозначного ответа дать нельзя
________________________________________

34
Что произойдет с магнитным потоком в сердечнике трансформатора, если увеличить ток вторичной обмотки?

увеличится
уменьшится
останется почти постоянным
увеличится или уменьшится в зависимости от характера нагрузки
однозначного ответа дать нельзя
________________________________________

35

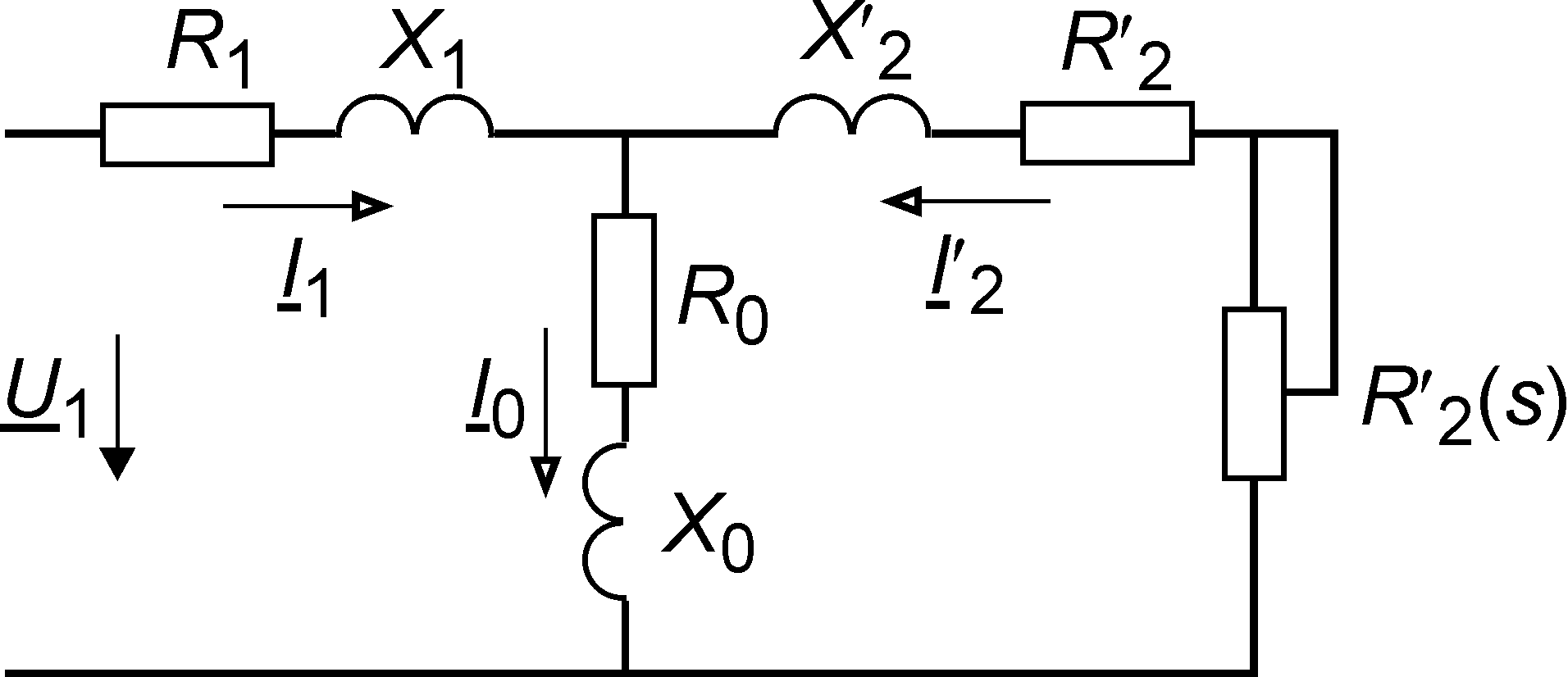

Какой элемент следует исключить из схемы замещения трансформатора с ферромагнитным сердечником, если исключить сердечник?

R1
R'2
Ro
X1
X'2
________________________________________

36

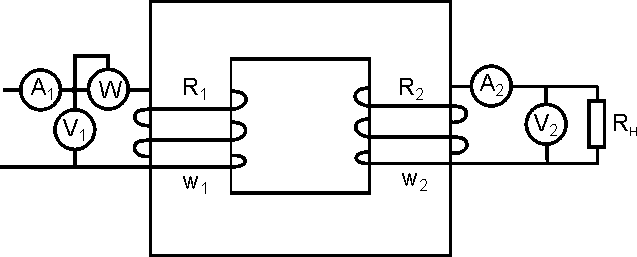

Показания амперметра А₁ в опыте короткого замыкания 1 А. Отношение чисел витков обмоток - w₁/w₂=2. Что показывает амперметр А₂

1
2
3
3.3
4
________________________________________

37

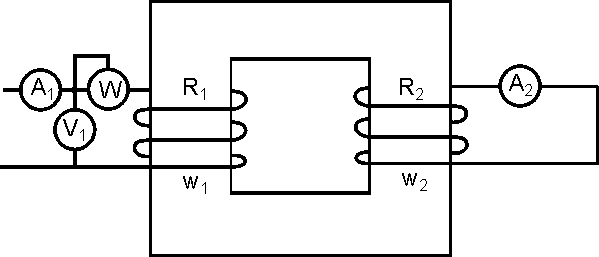

Показания приборов в опыте короткого замыкания следующие:
А₂ - 2 А
V₁ - 10 В
W - 3 Вт
Отношение чисел витков обмоток - w₁/w₂=2 Каковы потери в меди вторичной обмотки трансформатора при номинальном токе нагрузки в Вт?

0.5
1
1.5
2
2.5
________________________________________

38
Какому режиму работы трансформатора соответствует выражение для тока первичной обмотки I₁=I'₂?

холостого хода
под нагрузкой
опыту короткого замыкания
________________________________________

39
Что такое внешняя характеристика трансформатора?

Зависимость действующего значения напряжения на нагрузке от действующего значения тока нагрузки
Зависимость действующего значения напряжения на нагрузке от действующего значения тока, потребляемого от сети
Зависимость коэффициента мощности трансформатора от действующего значения тока нагрузки
Зависимость действующего значения тока, потребляемого от сети, от действующего значения тока нагрузки
________________________________________

40

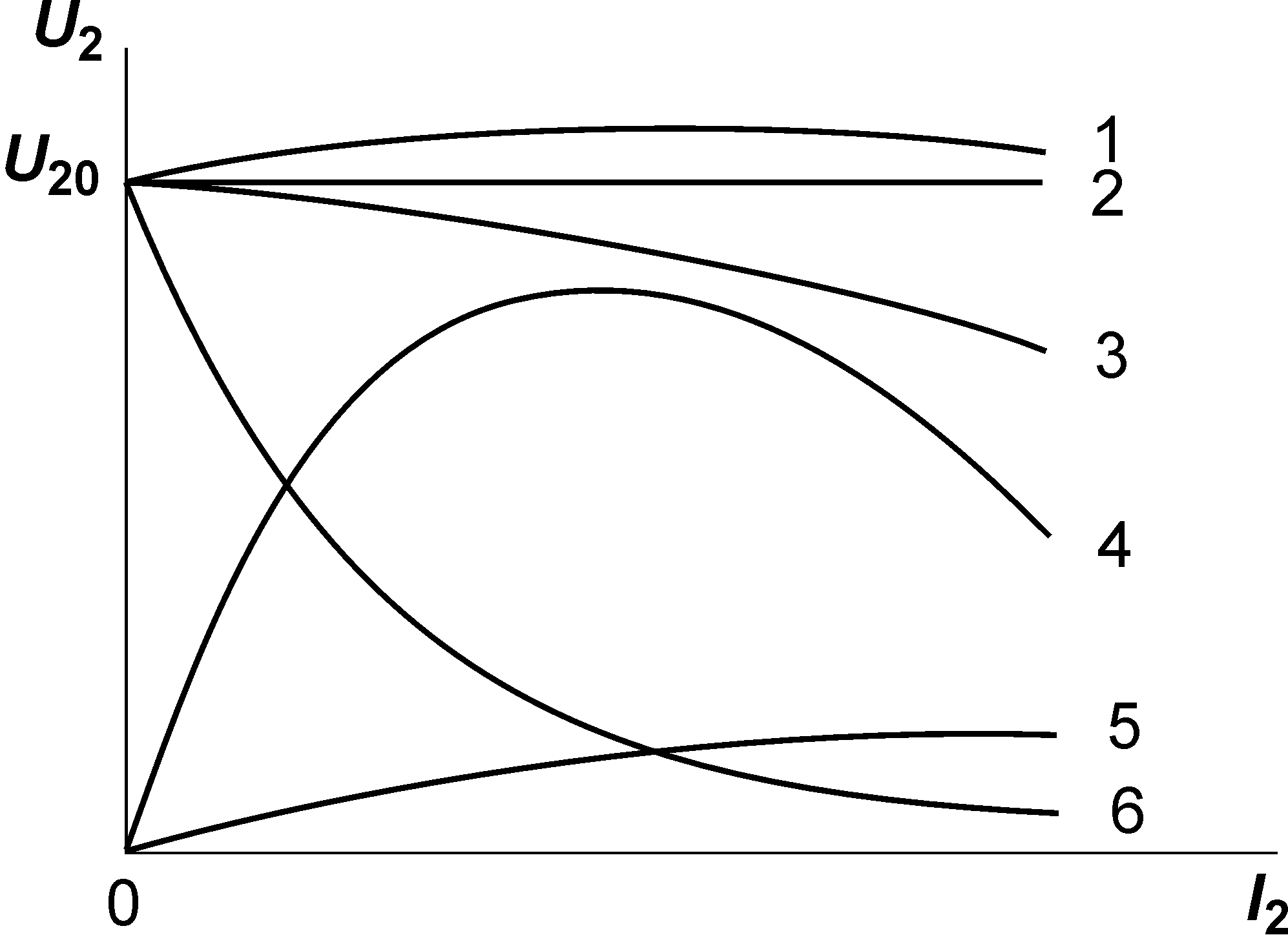

Какая из представленного кривых соответствует внешней характеристике трансформатора с нагрузкой активного характера?

1
2
3
4
5
________________________________________

41
При каком соотношении составляющих потерь мощности в трансформаторе КПД трансформатора принимает максимальное значение?

при равенстве нулю потерь в меди вторичной обмотки
при равенстве нулю потерь в меди первичной обмотки
при равенстве нулю потерь в стали трансформатора
при равенстве потерь в стали суммарным потерям в меди первичной и вторичной обмотки
________________________________________

42

Для трансформатора с номинальной мощностью 200 ВА , работающего на резистивную нагрузку зависимость КПД от коэффициента нагрузки представлена на рисунке. Чему равны потери холостого хода?

10
15
20
25
30
________________________________________

43

Показания приборов следующие:
А₂ - 2 А
V₂ - 30 В
W - 70 Вт
Каков КПД трансформатора?

0.5
0.7
0.85
0.93
1
________________________________________

44

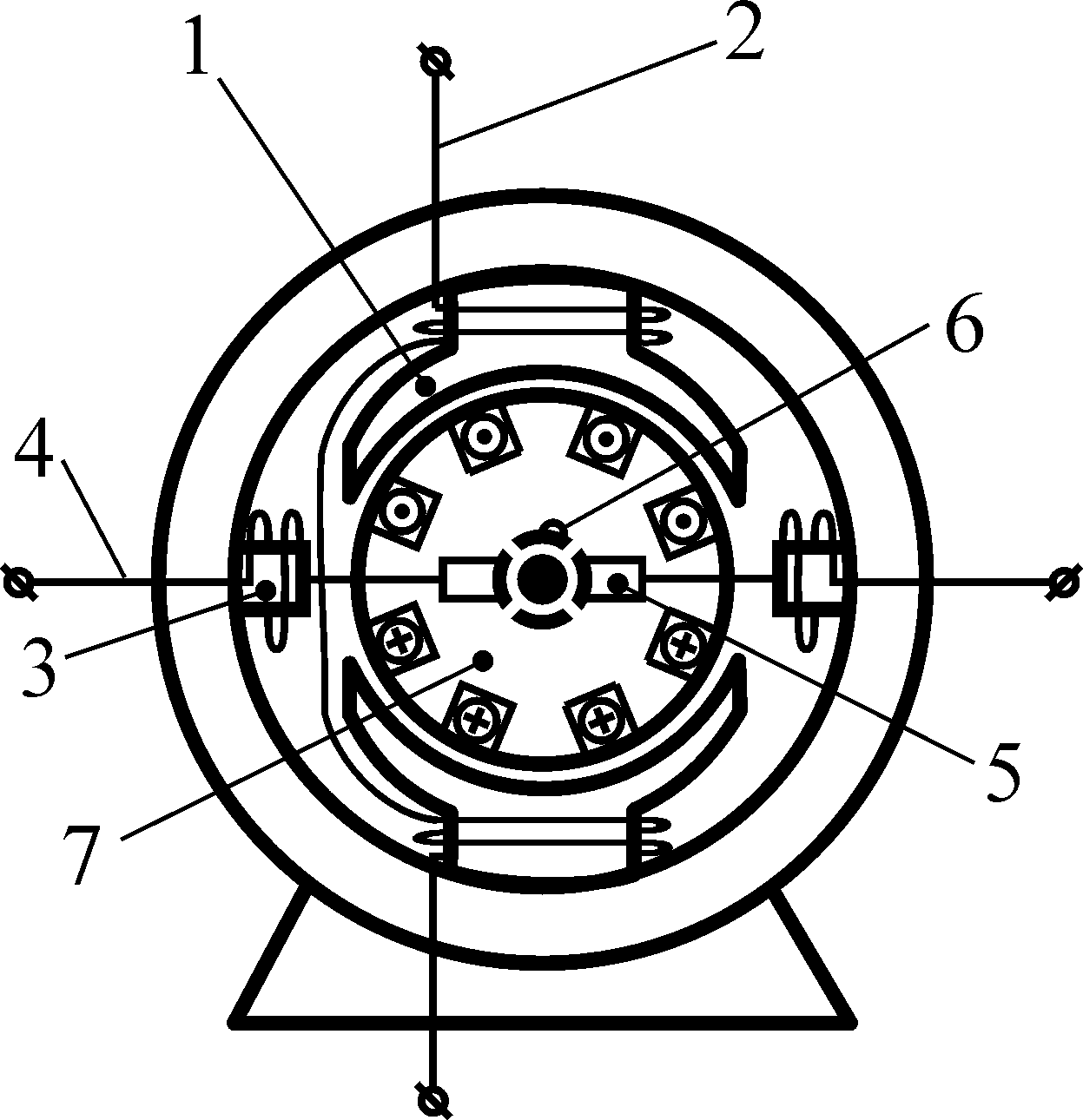

Укажите на схеме машины постоянного тока электрическую цепь якоря

1
2
3
4
5
________________________________________

45
Как изменится скорость холостого хода машины постоянного, если ток обмотки возбуждения уменьшить в 2 раза?

Увеличится в 2 раза
Увеличится в 1,41 раза
Увеличится в 1,73 раза
Не изменится
Уменьшится в 1,73 раза
________________________________________

46
Какие параметры машины постоянного тока, нужно сохранять неизменными, чтобы электромагнитный момент был постоянным?

ток возбуждения
скорость вращения
ток якоря
момент нагрузки на валу
сопротивление цепи якоря
________________________________________

47
Укажите режим работы машины постоянного тока, в котором физическая нейтраль совпадает с геометрической

холостой ход
пуск
двигательный режим
генераторный режим
режим противовключения
________________________________________

48
Укажите способы уменьшения влияния реакции якоря в машинах постоянного тока в широком диапазоне изменения нагрузки

установка щеток на физическую нейтраль
применение добавочных полюсов
применение компенсационной обмотки
включение добавочного резистора в цепь якоря
применение специальных схем обмотки якоря
________________________________________

49
Укажите способы улучшения коммутации в машинах постоянного тока

установка щеток на физическую нейтраль
применение добавочных полюсов
применение щеток с повышенным переходным сопротивлением
включение добавочного резистора в цепь якоря
применение специальных схем обмотки якоря
________________________________________

50
Укажите параметры, влияющие на величину скорости холостого хода двигателя независимого возбуждения

________________________________________

51
В каком режиме можно определить сопротивление якоря машины постоянного тока?

холостой ход
пуск
номинальный режим
двигатель
генератор
________________________________________

52
Укажите необходимые и достаточные условия возникновения вращающего момента в асинхронной машине.

замкнутая цепь обмотки ротора
неравенство скоростей вращения магнитного поля статора и ротора
наличие потока рассеяния
наличие вращающегося магнитного поля
наличие токов в обмотках статора
________________________________________

53

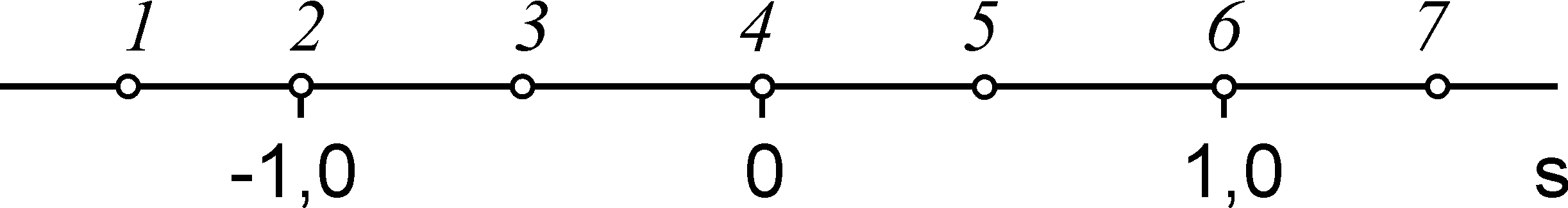

Укажите на оси скольжений точку холостого хода асинхронной машины

1
2
3
4
5
________________________________________

54
Каким должно быть распределение магнитного потока в зазоре асинхронной машины?

линейным
прямоугольным
трапецеидальным
треугольным
Синусоидальным
________________________________________

55
Укажите режим работы АМ, при котором отсутствует поток рассеяния статора.

пуск (короткое замыкание)
холостой ход
режим номинальной нагрузки
режим "опрокидывания"
такое состояние невозможно
________________________________________

56

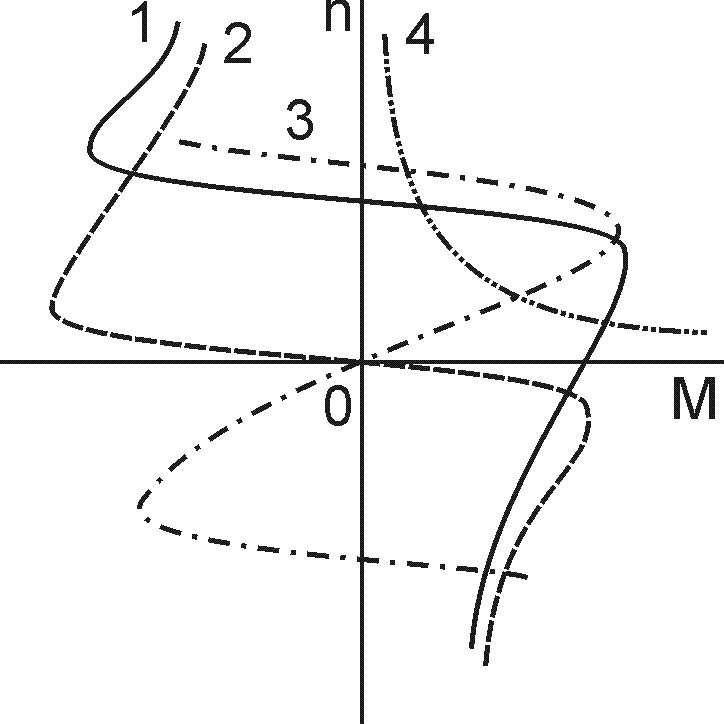

Укажите механическую характеристику однофазной асинхронной машины.

1
2
3
4
________________________________________

57
Для чего последовательно с пусковой обмоткой однофазного асинхронного двигателя включают конденсатор?

для сдвига фазы тока в обмотке
для снижения напряжения на обмотке
для ограничения тока в обмотке
для форсирования тока в пусковом режиме
для повышения энергетических показателей
________________________________________

58

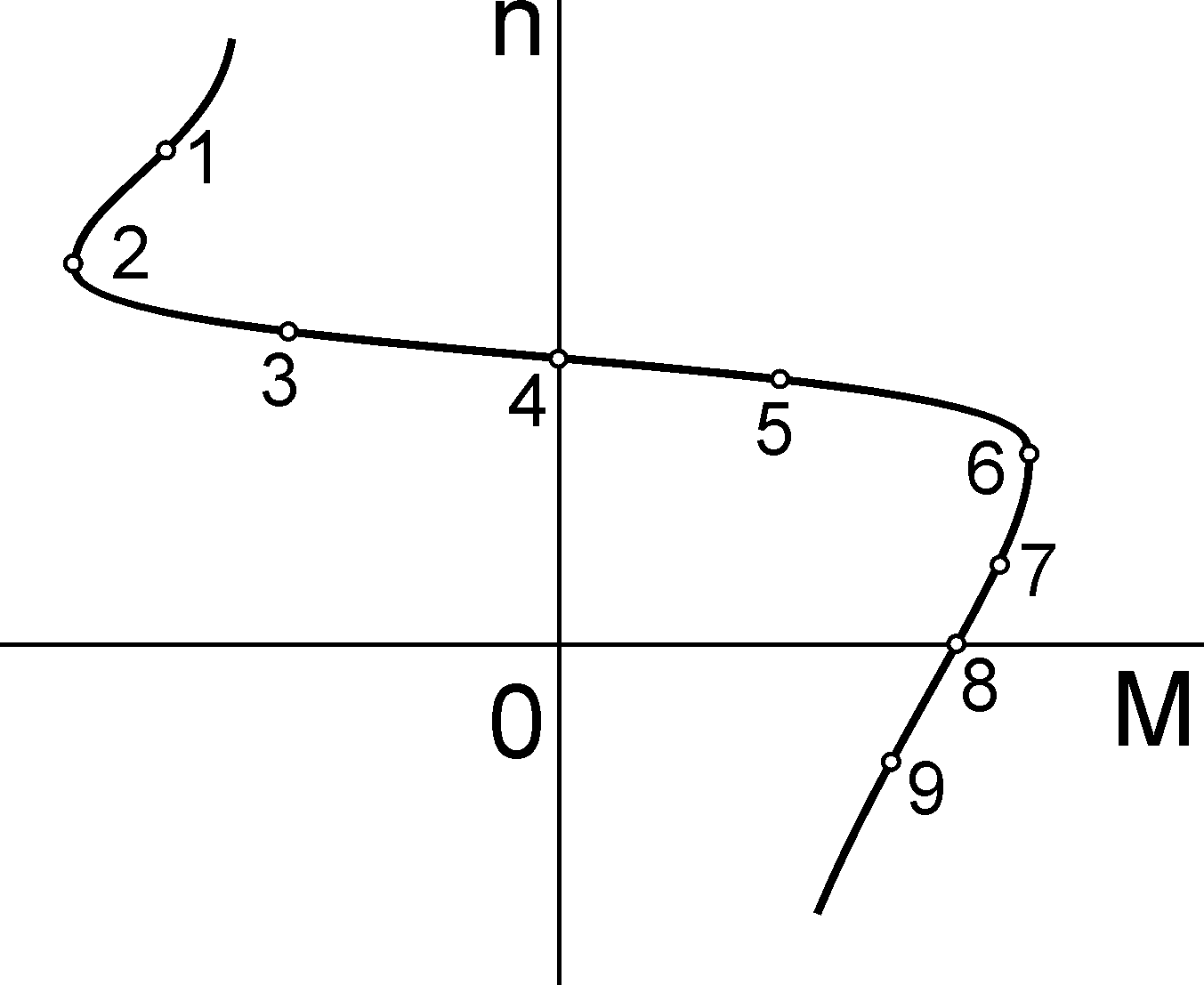

Укажите точки, в которых асинхронная машина получает механическую энергию от внешнего источника

1
2
3
4
9
________________________________________

59

Укажите выражение, соответствующее механической мощности на валу машины

________________________________________
